| 硬件配置 | CPU | Cortex-A72*2/Cortex-A53*4,主頻 1.8GHz, 內存 LPDDR4-2GB,存儲 EMMC5-8GB |
| USB | 1 個 USB3.0 接口 | |
| TF 卡 | 1 個 TF 卡插口(MircoSD 卡) | |
| 以太網口 | 4 個 100/M 網口 | |
| 串口 | 2 個 RS232/485 復合串口,14 個 RS485 串口 | |
| CONSOLE | 1 個 USBType-C 調試串口 | |
| IO 通道 | 8DI,4DO | |
| 工作條件 | 電源輸入 | 1 路 220V |
| 功耗 | <19W | |
| 環境溫度 | -20℃~55℃ | |
| 環境濕度 | 10%~90%RH,無凝露 | |
| EMC指標 | 靜電防護 | 接觸放電 : ±6KV;空氣放電: ±8KV |
| EFT 防護 | ±2KV | |
| 外形結構 | 長×寬×高 | 440MM ×300MM ×44MM |
| 安裝方式 | 1U 標準機架前面板安裝,壁掛安裝 | |

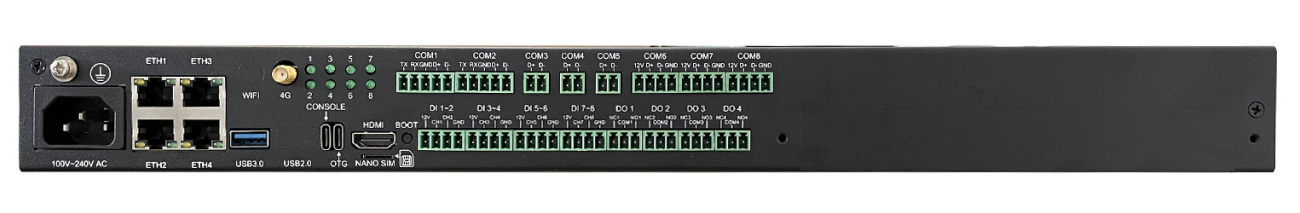

| 接口類型 | 絲印 | 定義 |
|
DI1~DI8 |
12V | 對外供電輸出 12V |
| CH1~CH8 | 開關量輸入通道 1~8 | |
| GND | 對外供電輸出 GND | |
|
DO1~DO4 |
NC1~NC4 | 開關量輸出 1~4 常閉端 |
| COM1~COM4 | 開關量輸出 1~4 公共端 | |
| NO1~NO4 | 開關量輸出 1~4 常開端 | |
|
COM1~COM2 |
TX1~TX2 | 串口 1~2 的 232 發送 |
| RX1~RX2 | 串口 1~2 的 232 接收 | |
| GND1~GND2 | 串口 1~2 的 232 信號地 | |
| D1+~D2+ | 串口 1~2 的 485 +(A) | |
| D1-~D2- | 串口 1~2 的 485 - (B) | |
| COM3~COM5 | D3+~D5+ | 串口 3~5 的 485 +(A) |
| D3-~D5- | 串口 3~5 的 485 - (B) | |
|
COM6~COM8 |
12V | 對外供電輸出 12V |
| D6+~D8+ | 串口 6~8 的 485 +(A) | |
| D6-~D8- | 串口 6~8 的 485 - (B) | |
| GND | 對外供電輸出 GND | |
| COM9~COM16 | D9+~D16+ | 串口 9~16 的 485 +(A) |
| D9-~D16- | 串口 9~16 的 485 - (B) |

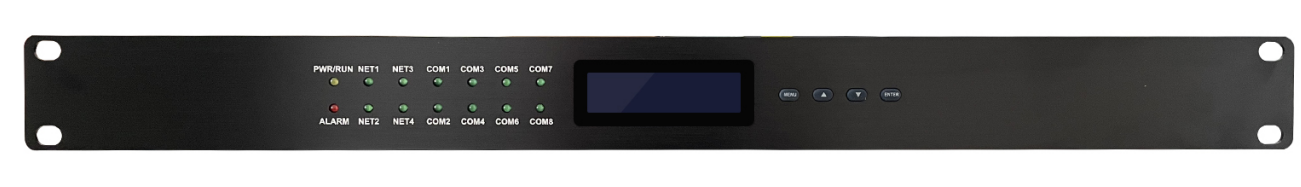

| 絲印 | 定義 | 狀態 | 描述 |
|
PWR/RUN |
設備運行狀態/喂狗指示燈 |
常亮 | 電源工作正常,設備運行/喂狗異常 |
| 閃爍 | 電源工作正常,設備運行/喂狗正常 | ||
| 熄滅 | 設備運行/喂狗異常 | ||
| ALARM | 設備報警指示燈 | 常亮 | 設備有報警信息 |
| NET1~NET4 | 網口 1~4 數據狀態指示燈 | 閃爍 | 對應的網絡端口有數據傳輸 |
| COM1~COM8 | 串口 1~8 通訊狀態指示燈 | 閃爍 | 對應的串口 1~8 有數據傳輸 |
| 絲印 | 定義 | 狀態 | 描述 |
| COM1~COM16 | 串口 1~16 通訊狀態指示燈 | 閃爍 | 對應的串口 1~16 有數據傳輸 |
| LINK(NET1~NET4) | 網口 1~4 網絡連接指示燈 | 常亮 | 對應的網絡端口連接正常 |
| ACT(NET1~NET4) | 網口 1~4 數據狀態指示燈 | 閃爍 | 對應的網絡端口有數據傳輸 |
